一、建設目標

通過庫房溫濕度測控、環境質量測控、防盜監測、漏水監測報警等智能化管理手段，以庫房安全、庫房環境、一體化管理三個方面的建設為基礎，完善檔案庫房安全保管措施。通過集成將檔案庫房的設備進行智能化聯動控制，實現檔案庫房全方位、立體化的集中統一保護和管理。從根本上實現檔案“十防”和“八不準”要求，建設平安檔案館；
通過新技術的應用，重塑檔案管理模式，優化檔案業務流程，建設高效能檔案庫房存儲、服務利用體系。
“保護檔案從業人員、讓檔案庫房更安全、讓檔案庫房環境更潔凈”是本次建設智能檔案庫房的根本目標。

二、技術服務方案

1、智能檔案庫房監管控一體化系統
隨著社會的發展，經濟的繁榮，現代化科學技術得到越來越廣泛的應用。運用現代高科技技術手段，通過現代化的智能化自動測控技術，實現庫房管理的自動化，是檔案室步入現代化管理的標志之一。
按照國家檔案館“五位一體”模式，借助新館大樓落成，在新館大樓中建設檔案庫房綜合智能管理系統；檔案庫房綜合智能管理系統是按照國家檔案局《檔案館建筑設計規范》、《檔案館溫濕度管理暫行規定》、《檔案庫房技術管理暫行條例》等有關檔案安全保護的管理技術要求設計完成，突出了檔案庫房檔案安全保護的“十防”（防盜、防火、防蟲、防鼠、防潮、防塵、防高溫、防光、防霉、防有害氣體）要求，實現了檔案庫房安全保護由被動人工管理向現代化、智能化、科學化、人性化管理的歷史性跨越。為黨政機關辦公、決策和社會公眾查詢公開的政務信息提供利用服務。做到數據規范、安全保密、資源共享、高效利用。
根據上述定位和設計要求，從檔案庫房的實際需求出發，充分考慮系統的整體性、先進性、經濟性、可靠性和可擴展性。系統采用模塊化設計，系統功能強大，便于升級維護。用戶可根據本單位實際功能需求，選擇需要的功能模塊
1.1、系統簡介
《智能檔案庫房監管控一體化系統》是全新一代的庫房智能監、管、控一體化軟件，軟件功能涵蓋庫房“十防”（防盜、防火、防蟲、防鼠、防潮、防塵、防高溫、防光、防霉、防有害氣體）全部監測、控制和管理內容；軟件UI界面采用深藍色調，帶來高端、神秘的視覺沖擊力，界面風格、布局更加符合智慧庫房建設需求；軟件采用全新的行業架構，摒棄了溫控系統、視頻系統、入侵系統、門禁系統等多子系統獨立運行的舊理念，通過一體化集成手段，將各系統數據接口打通、數據庫融合，更加符合大數據應用原則，更加方便實現各子系統之間的聯動和統一管理，真正實現庫房監管控一體化。
軟件數據庫與畫面端分離設計，跨平臺客戶端支持不同的操作系統（Windows、安卓平臺）；極大的方便了用戶，用戶可以根據實際需求選用本地管理、移動管理、庫房區域觸控終端管理、監控室LED展示等多種不同的管理方式；所有客戶端畫面完全一致，刷新速度一致，畫面分辨率自適應，矢量無級縮放。
整個系統采用TCP網絡通訊協議，可以大幅提高數據采集速度和降低系統誤報概率；多線程并行推送數據的方式，任何一路設備的故障均不會影響系統正常運行；配合XTG系列模塊，數據庫整體數據采集頻率可低于500ms，5萬點數據采集速度可低于2S，畫面端數據刷新速度＜1S。
軟件支持P2P加密傳輸模式，無需固定公網IP即可實現內外網穿透，結合SPD-4GDTU上網模塊，利用P2P功能打通運營商內外網，用戶可以隨時隨地查看庫房智能一體化平臺系統，既實現檔案三網與庫房智能化系統網絡完全隔離，又實現了用戶隨時了解庫房環境的需要，也保障了系統的安全性。
平臺融合“檔案庫房十防監控、視頻監控、門禁管理、能耗管理、RFID管理、密集架管理、3D庫房、定制報表”八大系統功能板塊，重點加強權限管理、多媒體終端管理、多入口管理，多系統融合、多通道報警等功能，完美解決了各種類型、規模檔案館（庫）信息化、數字化、智能化、網絡化建設的需求。
《智慧檔案館綜合運行管理平臺》采用模塊化理念，靈活搭建、隨意組合，可根據不同場景的不同需求，快速、簡便、高效的搭建不同規模的智慧平臺，平臺支持與RFID、密集架智能管理、大數據、三維可視化、檔案管理等平臺的無縫對接；豐富的客戶端、WEB、APP等展示功能可滿足大屏、自助查詢機、智能電視、PAD、監視器、觸控一體機等人機交互終端的多種瀏覽和管理方式；多級權限管理、多入口管理、多通道報警管理等功能幫助管理人員能夠更加直觀、及時、快捷的對庫房進行全方位了解。
《檔案庫房十防監控系統》是基于最新物聯網及傳感器技術，針對現代化檔案庫房打造的純嵌入式十防監控系統，系統涵蓋庫房“十防”（溫、濕、酸、塵、霉、水、火、鼠、盜、光）的監測、調控和管理功能，集環境監測、安防監測、環境調控、菌落防控、有害生物驅控、設備管理、權限管理、告警管理于一體，將檔案庫房日常管理工作提升至正規、簡單、智能層面，幫助檔案庫房管理工作者可以視覺化和流程化的工作，確保檔案長期保存環境，杜絕檔案存儲安全隱患。
系統采用 C++語言，純嵌入式軟件開發，無病毒、漏洞、垃圾文件困擾，避免了開關機時間長、實時響應差、能耗高、可靠穩定性低、電磁輻射高、安全性低、大量軟件版權糾紛、更新?lián)Q代快導致維護保障困難等問題；硬件平臺選用超低功耗、超高穩定性的“汽車級”核心板架構，并通過了浪涌、靜電、脈沖群、磁場干擾等十余項EMC測試，確保了系統在各種環境下運行的絕對可靠

1.2、系統架構

系統以智能監控一體機為平臺，以各庫房區域觸控顯示終端為節點，實時監測、控制和管理各區域環境調控設備、環境參數、安防報警狀態。
智能庫房監管控一體化系統整體架構圖
庫房以區域觸控顯示終端為區域平臺，對檔案室內恒溫恒濕設備、空氣凈化設備、消毒通風設備、溫濕度、空氣質量、漏水、消防、門禁、紅外、視頻監控等系統的運行集中的監測、控制和管理，系統可脫機獨立運行，本地有數據存儲和獨立報警能力，對上可通過網絡將數據上傳至智能庫房監管控一體化平臺實現所有區域的統一管理和控制。本地21.5寸的觸控顯示模式界面實時的顯示本區域所有設備、環境和安防的信息，使得管理人員可輕松掌握整個檔案室的運行狀況。
1.3、環境調控設備監控

1.3.1、恒濕凈化一體機監控系統

風險分析：檔案庫房內的恒濕凈化一體機設備安全穩定的運行，直接決定了庫房內實體檔案的存儲環境，如果庫房內的一體機出現故障且長時間處于無人發現處理狀態，庫房內的濕度一直處于極高或極低的環境下，將會對檔案的存放壽命產生最直接的影響，嚴重者一體機故障可以引發火災等安全事故。因此實時監測加濕、除濕、凈化、消毒一體機設備的工作狀態并實現與溫濕度的聯動控制功能就顯得十分重要。
監控內容：在檔案庫房內配置2臺恒濕凈化一體機，對檔案庫房內一體機進行集中的監測、控制，將設備機廠家提供RS485接口經過智能協議處理模塊，將485接口轉為TCP/IP接口，將設備連接上廠家提供的協議轉換器，再蓮接上監控主機，實時監視各設備的工作狀態及加濕量、除濕量、循環風量、功率、控制溫度、控制濕度等參數。并通過監測檔案庫房溫濕度數據與一體機實現聯動控制功能。當濕度超上/下限閾值，可聯動加濕除濕設備實現自動除濕或加濕。

報警方式：系統可對監測到的各項參數設定越限閥值（包括上下限、恢復上下限），一旦數據發生越限報警，系統將自動切換到相應的報警界面，且發生報警的該項狀態或參數會變紅色并閃爍顯示，同時產生報警事件進行記錄存儲并有相應的處理提示，并第一時間發出電話/短信、聲光等對外報警。
歷史記錄：提供曲線記錄，直觀顯示實時及歷史曲線，可查詢一年內相應參數的歷史曲線及具體時間的參數值（包括最大值、最小值），方便管理員全面了解恒濕機運行狀況。

1.3.2、空調監控系統

風險分析：檔案庫房內的空調安全穩定的運行，直接決定了庫房內的溫度、濕度值，如果庫房內的空調出現故障且長時間處于無人發現處理狀態，庫房內的溫度一直處于高溫、高濕環境下，將會對檔案的存放壽命產生最直接的影響。因此實時監測精密空調的工作狀態并實現與溫濕度的聯動控制功能就顯得十分重要。
監控內容：對檔案庫房內1臺中央空調監測及聯動控制，對空調進行遠程操作，包括：開機、關機、調溫、制熱、制冷、自動等模式的設定，同時支持與其它子系統的聯動控制，如當溫度過高時自動啟動空調進行制冷。
監控方式：采用智能學習模塊對空調進行控制，智能學習模塊輸出為RS485接口，接入監控主機，實現動力環境系統對空調的控制。

1.3.3、空氣健康控制系統

風險分析：檔案庫房內空氣中，存在許多危害檔案存儲安全及檔案從業人員健康的有害物質，比如大氣中的顆粒污染物、塵螨、檔案長期存放滋生的各種霉菌、檔案庫房裝修材料中的甲醛、苯等，以及酸性氣體二氧化硫、二氧化氮等等，這些有害物質都會危及檔案安全及人體健康，將霉菌凈化機接入庫房監管控一體化系統，實現設備的遠程開/關機，方便管理人員對庫房內設備進行集中管理。
監控內容：在檔案庫房內配置2臺霉菌凈化機，對設備進行集中控制，為設備配置協議轉換器模塊，接入監管控一體化系統，實現集中管控。當空氣質量傳感器檢測到有害氣體數值超過限定值時，啟動空氣健康潔凈機進行環境空氣凈化。

1.4、環境參數監測

1.4.1、溫濕度監測系統

風險分析：檔案的壽命與檔案庫房的溫濕度密切相關。放在不適宜的溫濕度空氣不僅影響檔案材料的保存，而且可加速其他因素對檔案的破壞。高溫高濕會使一些檔案紙張材料中耐熱性較差的字跡產生油滲擴散褪變等現象而導致字跡模糊不清,會加速紙張中殘留的有害化學物質對纖維素的破壞潮濕,使纖維素水解,導致紙張強度下降,耐久性遭到破壞。據統計80%的檔案的損壞就是由于溫度濕度不穩定、蟲蛀引起的霉變，導致檔案的破壞。為了使檔案庫房的溫濕度空氣凈化度等符合檔案保存的要求，需采取一定的措施，即對檔案庫房的溫濕度空氣凈化度進行控制與調節。國家檔案局于1987年正式頒發了《檔案庫房技術管理暫行規定》，對我國各類檔案庫房的溫濕度提出了明確的規定，標準為溫度14－24℃，相對濕度45－60%之間。
監控內容：根據檔案庫房面積，在2個檔案庫房共采用3個溫濕度傳感器對檔案庫房內各個區域的絕對溫度和相對濕度進行監測。實時采集監測區域內的溫度和濕度值，同時支持與其它子系統的聯動控制，如當溫度過高時自動聯動啟動空調進行制冷。濕度過高或過低時自動聯動一體機進行除濕和加濕。
監控方式：通過溫濕度傳感器的RS-485通訊接口，接入監控主機，由監控平臺軟件進行溫濕度的實時監測。
報警方式：系統可對溫濕度監測到的各項參數設定越限閥值（包括上下限、恢復上下限），一旦數據發生越限報警，系統將自動切換到相應的報警界面，且發生報警的該項狀態或參數會變紅色并閃爍顯示，同時產生報警事件進行記錄存儲并有相應的處理提示，并第一時間發出電話/短信、聲光等對外報警。
歷史記錄：提供曲線記錄，直觀顯示實時及歷史曲線，可查詢一年內相應參數的歷史曲線及具體時間的參數值（包括最大值、最小值），方便管理員全面了解檔案室溫濕度的狀態。

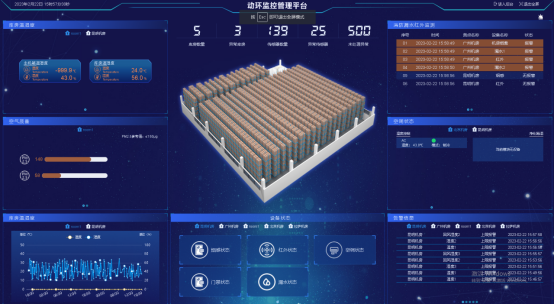

監控界面：

1.4.2、漏水檢測系統

風險分析：檔案室內的窗戶周圍、加濕、除濕、凈化、消毒一體機周圍有諸多的漏水水源，如不慎發生漏水，不及時發現并清除，后果將不堪設想。正因?yàn)闄n案室漏水危害大，又不容易發現，對檔案室內的漏水狀態進行實時的監測是十分必要的。
監測內容：在有發生漏水隱患的2臺一體機周圍安裝2套5米漏水感應繩連接漏水控制器進行漏水監測，經開關量采集模塊轉換成網絡信號，將漏水報警信號接入監控主機，由監控平臺軟件進行漏水的實時監測。
報警方式：系統可對漏水模塊參數設定報警，一旦數據發生越限報警，系統將自動切換到相應的報警界面，且發生報警的該項狀態或參數會變紅色并閃爍顯示，同時產生報警事件進行記錄存儲并有相應的處理提示，并第一時間發出電話/短信、聲光等對外報警。

1.4.3 粉塵監控系統

監測內容：根據檔案庫房容積、新風量及粉塵污染的要求，配置2臺壁掛式新風機和大氣粉塵監測點（八合一空氣質量云測儀可以實現對PM2.5、PM10的大氣粉塵污染監測），保持庫房內靜壓差應≥5Pa，實時監測庫房內空氣粉塵污染情況，并將采集到的數據發送到區域控制器進行分析處理。當空氣粉塵污染超標時，提醒庫房管理人員，并支持聯動空氣凈化設備對庫房內空氣進行凈化?？赏ㄟ^每個獨立分區出入口處的區域控制器實現對庫房空氣質量的查看和設備的管理。
以日報表、月報表、日曲線、月曲線等不同的方式，實現對環境數據的查詢分析，報表中能分析出檔案庫房空氣質量的平均值、最高值、最低值。同時，實現對數據的 Excel 導出、打印等功能。

1.5、安防監控

1.5.1、紅外防盜監測系統

風險分析：檔案庫房存放著政府部門、企業人員、國家地理地貌影像資料，屬于國家機密文件，如果被不法人員、外國間諜竊取后果將不堪設想。紅外防盜入侵監測系統可以在布放時間內對檔案庫進入人員或動物進行監測，尤其是在無人值守時，任何人員的闖入都會觸發報警，并第一時間告知運維人員，便于及時處理，避免造成嚴重?fù)p失。
監控內容：設計在庫房兩道外門周圍天花板下各安裝2個紅外入侵探測器，設定好布防時間，實時監測有無不法人員進入。
監控方式：紅外探測器的信號接入開關量采集模塊，通過開關量采集模塊接入監控主機，由監控平臺軟件進行實時監測。
報警方式：實時監測各防區的報警情況，并可通過監控平臺軟件實現遠程布撤防（各點探測器的報警情況），一旦數據發生越限報警，系統將自動切換到相應的報警界面，且發生報警的該項狀態或參數會變紅色并閃爍顯示，同時產生報警事件進行記錄存儲并有相應的處理提示，并第一時間發出電話/短信、聲光等對外報警。

1.5.2、視頻監測系統

風險分析：檔案庫房動態視頻監控系統作為安全管理的一個重要措施，對室內的主要出入口、通道進行監控管理。在監控中心可以通過圖像監控系統，監視室內的主要出入口、通道的人員活動情況，如發現可疑分子或出現異常情況，可以及時通知報案人員。這樣可以防患于未然，保證各區域的安全。并可以通過錄像機或數字圖像存儲設備進行圖像記錄，以備后用。
考慮到美觀及與整體環境一致，我們推薦采用吸頂安裝的POE紅外半球網絡攝像機。
視頻監控內容：在檔案室出入口、密集架間的通道、走廊等重要區域安裝8臺?？稻W(wǎng)絡半球攝像機、1臺16路?？稻W(wǎng)絡硬盤錄像機，進行全天候的視頻圖像監視。
1：網絡攝像頭+網絡硬盤錄像機（NVR）。
說明：視頻存儲在網絡硬盤錄像機，網絡硬盤錄像機和網絡攝像頭同時通過網線連接到交換機。網絡硬盤錄像機通過TCP/IP協議和OURSPEED集中監控管理平臺交互。
2：網絡攝像頭
說明：視頻存儲在服務器或者電腦，網絡攝像頭通過網線連接到交換機。網絡攝像頭通過TCP/IP協議和OURSPEED集中監控管理平臺交互。
視頻監控軟件界面：

1.5.3、門禁監控系統

風險分析：檔案室屬于政府、企業單位的工作重地，對于任何人員的進出都應該有詳細的出入記錄，同時一旦起火，門禁可以與消防進行聯動方便人員出入，因此門禁系統的重要性不言而喻。
監控內容：根據檔案室設計需要，對檔案室的1道門安裝門禁系統進行統一監控管理。檔案庫房區的門禁系統一般包括電控鎖、門禁控制器、指紋一體機、出門按鈕等控制裝置，由中心控制室監控，對通行對象及通行時間等實時進行控制或設定程序控制，并將所有的活動由計算機記錄下來，為管理人員提供系統所有運轉的詳細記錄。
控制器：選用1套網絡型雙門控制器，門鎖：選用2把電磁鎖，最大拉力：280kg(600Lbs)最大拉力。
開門方式：采用進門指紋/刷卡/密碼，出門開關按鈕方式，以便對出入人員進行有效監控管理。
通過門禁控制器設備提供的TCP/IP通訊接口，將門禁信號接入監控主機，由監控平臺軟件對門禁實施統一監測管理。實時人員進出權限分配、監控并記錄各道門人員進出的情況、實現遠程開關門操作等功能。
門禁控制器最大支持1萬張卡權限,10萬條存儲記錄。系統可對人員的進出區域、有效日期、進出時段等進行授權，并可對人員進行權限組劃分，可對門控器進行遠程設置操作，支持集中發卡功能。支持與其它子系統的聯動功能。如：與消防系統聯動，當發生火警時聯動門禁控制器自動打開。
2、服務器及配套產品
2.1 動環監控主機
（一)采用工業級32位微電腦芯片，功能強大，穩定性好，抗干擾能力強。
（二) 硬件內部采用嵌入式實時操作系統。
（三) 特有如下服務
1）小秘書提示服務，可以定時（每天/每星期/每月）通過短信報告監控系統的工作狀態，讓客戶了解最近一段時間范圍內機房是否正常，傳感器（溫度、漏水、煙霧等）是否有報警發生。
2）系統監視服務，當系統的設置參數發生改變時通知客戶，以防止某些非人為因素而致監控失效。高穩定系統+超強糾錯造就高可靠系統!

2.2 服務型網關

SPD-U03_1嵌入式一體化監控主機，接口采用標準的網口、RS485/等標準化接口，標準行業19寸機架式安裝結構。外接的傳感器設備的供電部分求由監控主機進行供電，無需額外供電。配合動環加快弄軟件可以實現配電監控、UPS監控，停電監控、空調監控、漏水監控、視頻監控、門禁監控、溫濕度監控、煙感監控、防盜監控等。警情發生時可實現聲光報警、短信報警、電話語音報警、郵件報警等報警方式。實現監控報警并聯動控制功能，內嵌WEB軟件。用戶通過IE瀏覽器查看環境、設備參數、報警、報表等信息，無人值守現場、倉庫等場景的動力、環境、安全及網絡的一體化監控而設計。

監控主機接口配置	CPU	J1900
	內存	1xSO-DIMM，DDR3 1333MHz Memory，4G
	硬盤	機械硬盤2.5寸500G
	網口	2網口
	串口	2個RS232，6個EDGA硬件連接RS485串口（非DB9接口，其中二路RS485端口可對傳感器提供ＤＣ１２Ｖ電源）
	DI/DO通道	6路開關量，2路繼電器輸出
	USB	4個USB接口
	4G無線模塊	1個，4G全網通
工作條件	電源輸入	AC 220V
	功耗	<80W
	環境溫度	-10℃～50℃
	環境濕度	10%～90%RH，無凝露
外形結構	長×寬×高	440MM × 280MM × 44MM
安裝方式	1U標準機架安裝	前、后面板都可安裝

2.3 溫濕度

1、溫濕度傳感器自帶LCD顯示屏，可在LCD上精確顯示現場環境溫濕度參數；
2、傳感器要求自帶操作按鍵面板，方便現場設定通訊地址和波特率；
3、傳感器接口要求使用標準RJ45接口，可直接插入五類網線水晶頭進行連接，方便現場安裝與后期維護；
4、測溫范圍：－20 ～ 80℃，精度要求≤±0.3℃(25℃),測濕范圍：0 ～ 100％RH，精度要求≤±3%RH；.
5、溫濕度值設置：自定義設定環境溫度、濕度上下限值，一旦超出設定范圍，設備立即拔打預設的管理員電話號碼報警，實現無人職守功能。
6、外形美觀大方
2.4 漏水傳感器

漏水檢測，靈敏度可調，防誤報，帶10米漏水檢測繩（線可加長）l運行環境溫度: 0°C~50°C
供電電壓: 12-60V供電
配置:水浸感應線(扁平形)
靈敏度:靈敏度可調，防誤報

2.5 空氣質量云測儀

SPD-MG111-N01-1用于檢測空氣環境中的溫度、濕度、PM2.5、PM10、TSP、大氣壓力、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素，基本涵蓋了反映空氣質量的各個指標。
變送器采用原裝進口的傳感器及控制芯片，具備電化學型、高分辨率、穩定性好的特點。設備采用寬壓10-30V直流供電，485信號輸出，標準Modbus-RTU通信協議、ModBus地址可設置，波特率可更改，通信距離最遠2000米。廣泛應用于樓宇暖通、建筑節能、智能家居、學校、醫院、機場車站等場所。

功能特點

l 集多種測量要素于一體，最多可同時集成11種測量要素。
l 可測量溫度、濕度、PM2.5、PM10、TSP、大氣壓力、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3等多種要素。
l 采用圓形弧面殼體，配合我們提供的底座可吸頂安裝也可壁掛安裝。
l 采用專用的 485 電路，通信穩定，10~30V 寬電壓范圍供電。

直流供電（默認）	DC 10-30V
最大功耗（11種要素含CH4）	1.5W（24V DC供電）
檢測參數	溫度、濕度、PM2.5、PM10、TSP、氣壓、光照、噪聲、異味、TVOC、CO2、甲醛、O3、CO、CH4、O2、SO2、NO2、H2、H2S、NH3
工作環境：	溫度-10℃-55℃；濕度0~95%RH 無冷凝 TSP要素：溫度-10℃-55℃；濕度0~70%RH
信號輸出	RS485輸出（標準Modbus-RTU協議）
產品材質	ABS
安裝方式	壁掛、吸頂

檢測參數	量程	分辨率	精度	預熱時間
PM2.5	0~1000ug/m³	1ug/m³	顆粒物計數效率： 50%@0.3μm，98%@>=0.5μm。 PM2.5精度：±3%FS（@100μg/m³、25℃、50%RH）	≤2min
PM10	0~1000ug/m³	1ug/m³		≤2min
TSP	0~20000ug/m³	1ug/m³	±%25或±40μg/m³取大值(@1000ug/m³，25℃,50%RH）
TSP（高精度）	0~20000ug/m³	1ug/m³	±%20或±30μg/m³取大值(@1000ug/m³，25℃,50%RH）
溫度	-40℃~+120℃，默認-40℃~+80℃	0.1℃	±0.5℃(25℃）
濕度	0%RH-100%RH	0.1%RH	±3%RH（60%RH,25℃）
大氣壓力	0~120Kpa	0.1Kpa	±0.15Kpa@25℃101Kpa
光照度	0~20萬Lux	1Lux	±7%(25℃)
TVOC	0~60000ppb	1ppb	典型精度：8%FS(@C2H6O，0.5ppm，25℃，50%RH)
二氧化碳	0~5000ppm	1ppm	±(50ppm+ 3%F·S)	2min(可用)、10min(最大精度)
甲醛	0~5ppm	0.01ppm	精度：±5%FS（@1ppm、25℃、50%RH）	≥5 分鐘
臭氧	0~10ppm	0.01ppm	精度：±6%FS（@5ppm、25℃、50%RH）	≥5 分鐘
O2	0~25%Vol	0.1%Vol	±2%FS	≥5分鐘
H2S	0~100ppm	1ppm	±2ppm或±10%	≥5分鐘
CH4	0~100%LEL	1%LEL	±5%FS	≥5分鐘
CO	0~1000ppm	1ppm	±5ppm或±10%	≥5 分鐘
NO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
SO2	0~20ppm	0.1ppm	±5%FS	≥5分鐘
H2	0~1000ppm	1ppm	±5%FS	≥5 分鐘
NH3	0~100ppm	1ppm	±8%	≥5分鐘
噪聲	30~130db	0.1db	±0.5dB（在參考音準，94dB@1kHz）
異味（電化學型）	0~5ppm	0.001ppm	典型精度：±10%FS（@H2S，5ppm）	≥5分鐘
異味（高精度）	0~5ppm	0.001ppm	典型精度：±5%FS（@H2S，500ppb）	≥5分鐘
異味（半導體型）	0.03~3ppm	0.001ppm	±13%FS（@C2H6O，5ppm,20℃，65%RH）	≥60分鐘

2.6紅外探測器

工作電壓：DC9-16V，探測距離：12m，探測角度：360度
自檢時間：約60S，報警指示：紅色LED，傳感器：雙元熱釋紅外傳感器
安裝方式：壁掛或吸頂安裝，安裝高度：1.7-2. 5(建議安裝高度2.2m) 報警輸出：常閉/常開可選
3、安全防范設備
3.1 4路網絡監控?cái)z像機

DS-7804N-K1/4P/DS-7908N-R4/DS-7916N-K4/DS-8632N-I8硬盤錄像機采用硬盤錄像，它是一套進行圖像存儲處理的計算機系統，具有對圖像/語音進行長時間錄像、錄音、遠程監視和控制的功能。設備采用的是數字記錄技術，可實現對圖像處理、圖像儲存、檢索、備份、以及網絡傳遞、遠程控制等功能，主要功能包括：監視功能、錄像功能、回放功能、報警功能、控制功能、網絡功能、密碼授權功能和工作時間表功能等，其中視頻查看硬盤錄像機具有BNC、VGA視頻輸出，可以與電視、監視器、電腦顯示器等顯示設備配合使用。其中視頻查看可分為視頻實時查看和視頻回放。

型號	DS-7804N-K1/4P/DS-7908N-R4/DS-7916N-K4/DS-8632N-I8
接入寬帶	40Mbps/60Mbps/80Mbps/160Mbps/256Mbps
視頻輸出	HDML、VGA。
通訊	RJ45 10M/100M自適應以太網口
接口	4個SATA接口、3個USB2.0接口
功耗	功耗（不含硬盤）：≤20W
ＰＯＥ	支持POE即插即用、多個POE接口，RJ45 10M/100M以適應以太網口

3.2 網絡攝像機

3.3 門禁控制器

含考勤、指紋、刷卡、密碼功能，可聯網
4、技術實施方案
其主要工程內容包括項目準備、場地環境的準備（設備進場驗收）和設備物理安裝、綜合布線、軟件調試、驗收、培訓等。
4.1、工期要求及相應措施
工程措施：為配合工程進度按質量如期完成任務，必需采取如下措施：
A、施工前，充分考慮設計圖紙的每項細節問題，做到先知先覺；
B、充分做好施工準備，爭分奪秒搶進度；
C、部門人員及技術人員密切合作；
D、工程環節適時相扣，相互創造條件，確保安裝質量及工期；
E、設備、材料、外加工件及時提供。

4.2、設施安裝及施工隊伍情況介紹
4.2.1、項目實施流程

4.2.2、項目組織機構設置
為確保優質、按時、安全的完成該工程項目，我公司針對該項目成立了以公司資深項目經理為核心、以項目經理責任制運作模式的對口專業項目組，把公司的專業技術精英放在該項目上，依據工程量和施工進度適時調整施工人員，在財力、物力、人力方面確保施工進度順利實施。
針對本項目的組織機構設置結構如下圖所示：
4.2.3、項目人員崗位配置
4.2.3.1、工程項目經理
負責人崗位職責
全面負責該項工程的質量、進度、成本、機具設備、人員的安排調配，是工地安全生產、防火、防盜的第一責任人。協調工地各方的關系，代表單位全面處理、辦理工程的變更簽證。在組織工程項目施工過程中，主動與建設方、監理方保持聯系并接受建設方、監理方、單位領導和上級有關部門的工作檢查。
認真貫徹執行國家有關勞動保護法令及制度和本單位安全生產的規章制度。認真貫徹“安全第一，預防為主”的方針，按規定搞好安全防范措施，把安全生產落到實處。
發生重大傷亡事故，重大未遂事故，要保護現場，立即報告，參加事故調查。工地建立安全崗位責任制和防火措施，督促有關人員做好施工安全各項技術資料。直接對建設方負責，對工程、物料、設備的質量和供給狀況、工程質量定期考察監管。
4.2.3.2、技術管理負責人
負責人崗位職責
對項目經理負責，對其所設計的方案進行全面專業的技術支持、技術協調、調試及試運行，深化施工圖設計，技術變更。對施工圖紙及所有技術文件的執行進行指導及督促，確保工程質量，并最終參與調試。負責整理各類驗收必備的圖紙、文件的審核，負責操作人員培訓，系統維護等。確保系統一次調試成功，性能指標達到設計、使用要求。
4.2.3.3、施工管理人員負責人
負責人崗位職責
認真貫徹執行國家有關建設方針、政策和上級頒發的技術標準、規范、規程及施工技術管理制度，全面負責工程部各項工作。
在項目經理的領導下，全面調配指揮人員、材料、機械，對施工質量、進度、安全文明施工總負責，科學組織、合理安排、調動各方面積極性，協調各專業。
    負責協助項目經理組織編制，包括：項目計劃、統計與進度管理制度、項目材料、機械設備管理制度、項目例會及施工日志制度、勞務管理制度以及項目信息管理制度。
    負責協助技術負責人主持編制分項工程進度計劃、編制說明、計劃網絡圖、進度計劃的風險分析及控制措施，主要資源供應方、勞務方計劃等工作。
    負責組織落實主要生產要素（人、材、機）計劃。加強進度管理，調動參加施工的全體人員搞好進度控制，保證各分項工作都達到預定的進度目標。
    負責主持工程例會，對施工期間進度計劃等相關控制文件的實施驗證效果、及時跟蹤、動態分析、協調、修改、確認工作，以確保項目進度控制網絡計劃文件的持續改進提高并與實際進度同步。審查確認各崗位，落實月、周計劃完成情況。
    負責組織竣工驗收和投入使用后的維護維修工作。

4.2.3.4、物料管理負責人
負責人崗位職責
責施工所需材料、設備、器具的放置、保管及檢查，對出入庫物資進行賬薄登記，做到賬物相符，注重標識、儲存和防護（防潮、防鼠、防盜、防損壞）。施工中一時不能用完的材料設備可退庫或在庫房另保存，做好記錄。發現不合格產品分開存放，及時上報或退回公司庫存。負責工具領用、更換、損耗、損壞產品退換的手續，及時向供給部要求補貨。
4.2.3.5、質量管理
Ø 負責人崗位職責
負責檢查監督施工組織設計的質量保證措施的實施，組織建立各級質量監督體系。嚴格按圖施工、以標準規定檢驗工程質量，判定工程產品的正確性，做出合格的結論，對因錯、漏檢造成的質量問題負責。發現質量問題及時反映，做好各種原始記錄和數據處理工作，對所填寫的各種數據、文字問題負責。
4.2.3.6、技術管理
Ø 負責人崗位職責
在技術經理的領導下，負責現場施工技術、質量日常管理工作，處理施工現場的技術、質量方面的問題，對所負責項目的技術、質量負直接責任。質證書文件。
4.2.3.7、文檔資料管理
Ø 負責人崗位職責
負責施工工程的各種資料文件，如：通知單、有關技術文件、施工技術標準、工藝標準、施工規范、圖集、施工圖紙、施工組織設計、工程項目質量計劃等的整理與保管，以及施工過程中形成的資料，如：施工技術交底、工程聯系單、變更簽證單、工程洽商記錄、會議記要、設備安裝檢查表、調試記錄、設計變更的整理、保存和歸檔。

4.2.3.8、施工調度
Ø 負責人崗位職責
在保證工程質量前提下抓好施工進度，對施工進度負責，參與圖紙會審和技術交底，配合施工管理負責人安排好每日的施工工作，對班組成員進行全面的技術交底。按規范及工藝標準組織施工，保證施工進度及施工質量和施工安全。對因設計或其它變更引起的工程量的增減和工期變更進行及時調整部署。
4.2.3.9、安全管理
Ø 負責人崗位職責
檢查生產安全、防火、防盜，督促安全措施的落實執行，并作安全記錄，及早消除隱患。
Ø 資質文件證書
4.2.3.10、施工協調
Ø 負責人崗位職責
協調好現場有關施工問題，遵守工序質量制度，嚴格執行“三檢制”，保證不合格工序未整改前不進入下道工序，對工序治理引起的質量問題負責，對工序質量做好記錄定期上報。
4.2.3.11、施工人員管理
負責人崗位職責
嚴格按圖紙、施工規范的要求進行操作，對不執行工藝和操作規范而造成的質量事故和不合格產品負責。保證個人質量指標的完成，出現質量問題及時向施工管理負責人反映。注重保證安全施工，嚴防出現安全事故，遵守安全規定及電動工具和登高用具等的安全操作規程。
5、工程驗收
5.1、驗收內容
1）、各系統工程各相關技術文件、現場檢查驗收記錄等是否齊全。
2）、系統設備器材清單明細以及隨設備包裝的各種附件、資料等是否齊全。
3）、各主要設備器材的外觀評估與內在技術指標確認。
4）、各系統試運行驗收。
5.2、驗收標準
1）、工程合同；
2）、工程設計文件(包括：設計方案、各種設備說明書等)；
3）、各相關系統產品系列安裝、使用、維護手冊；
5.3、驗收程序
按慣例，本工程驗收采取過程中定期抽檢、全檢，最后實行總體驗收的方法進行。程序?yàn)閳?bào)告申請驗收，有關部門會同驗收，最后會簽認同。參見下圖：
5.4、竣工報告與驗收文件匯編
工程完成后，我司將提交《系統工程竣工報告》一式二份。計劃于工程驗收合格后，3天內提交至省行備案。
6、培訓方案
6.1、培訓目的
為用戶提供完全免費的技術培訓服務，對于檔案庫房監管控一體化平臺系統各子系統有足夠了解，能夠較熟練地操作及維護，能處理基本故障，以保證檔案庫房管理系統安全、可靠地運行。
6.2、培訓人員安排
本項目的受訓人員應具備一定的專業基礎知識和技術水平，具體的人員和數量確定待工程完工前由建設單位決定。
6.3、培訓時間及地點安排
培訓地點根據培訓內容分為基礎培訓和實際操作培訓，基礎知識培訓的具體地點待定，實際操作培訓地點在工程現場。
因本項目的安裝調試工程比較繁雜，我方建議在工程實施過程中就請受訓人員一起參與，以便有感性的認識，待相應子系統的設備安裝調試完畢后即可現場進行實際操作培訓。
6.4、培訓使用的設施、培訓教材、資料
（1）培訓使用的設施包括：筆記本、投影儀及相關網絡設備；
（2）培訓教材及資料包括：用戶操作手冊、系統維護方案、系統原理結構圖。
6.5、培訓效果與考核
考察培訓效果將由兩方面組成：
（1）學員提供培訓報告，詳細說明培訓內容及掌握程度；
（2）獨立實際操作各相應子系統。
培訓結束后，我方負責檢驗培訓效果，學員必須考核合格，才能獨自操作檔案庫房監管控一體化平臺系統。
7、應急服務管理方案
7.1、應急服務反應能力
凡是危及線路及其附屬設施安全運行的事件均稱為應急突發事件。突發事件分為一般應急突發事件、重大應急突發事件。一般應急突發事件為經過對線路一般性處理和看護，光纜線路及附屬設施能恢復正常狀態，如井蓋丟失、線路側取土、光纜線路及管道與其它管線交越、道路改擴建等；重大應急突發事件為經過現場處理和看護后，仍然需要采取割接、改造遷移等后續手段才能保證線路安全、穩定運行。
在突發事件發生時，我方將采取如下處理措施。
1). 應急突發事件發生時，維護配屬技術人員應迅速趕往突發事件現場，立即對現場進行處理并判斷該事件為一般突發事件或重大突發事件。
2). 一般應急突發事件，維護單位應現場妥善處理，確保線路、設備安全運行，并及時向客戶通報處理過程及結果。
3). 重大應急突發事件，維護人員必須在4小時內到達現場排查，保證線路設備安全運行，并在第一時間內通知客戶，客戶線路管理人員應及時進行現場確認。根據現場情況，客戶線路管理人員與維護單位技術人員共同制定相應的處理方案，并立即組織實施。處理方案應按光纜線路障礙搶修流程、線路及設備更換流程、線路及設備遷移改造流程予以實施。
4). 客戶應針對可能發生的突發事件編制應急預案，維護人員應根據客戶的應急預案編制自己的應急處理預案，發生突發事件時應按照應急預案進行應急處理。
7.2、應急服務處理流程
7.3、設備發生被盜或人為損害事件應急預案
1). 發生設備被盜或人為損害設備情況時，使用者或管理者應立即報告現場領導小組，同時保護好現場。
2). 現場領導小組接報后，通知安保部門、信息中心，一同核實審定現場情況，清點被盜物資或盤查人為損害情況，做好必要的影像記錄和文字記錄。
3). 事發部門和當事人應當積極配合相關部門進行調查，并將有關情況向現場領導小組匯報。
現場領導小組安排信息中心、事發單位及時恢復設備正常運行，并對事件進行調查。信息中心和事發部門應在調查結束后一日內書面報告應急領導小組。必要時，應急領導小組及時上報應急指揮部辦公室和相關部門。
7.4、核心設備硬件故障應急預案
1). 發生核心設備硬件故障后，檔案管理中心應及時故障報告設備提供商，現場故障排查，確定故障設備及故障原因，進行先期處置。
2). 若故障設備在短時間內無法修復，我方將提供備機服務，以便盡速恢復網絡通信。
3). 故障排除后，我方售后技術人員將認真填寫設備故障報告單雙方備查。
7.5、應急保障
1)、人員保障
我方建立7*24技術維護隊伍，時刻待命處理網絡設備故障處理，對我方安全保障工作人員提供必要的崗位培訓和安全教育。
2)、車輛保障
與人員隊伍相適配，故障搶修車輛4輛，7*24同步待命，有專人日常維護，時刻保持良好率出勤。
3)、儀表、工具保障
我公司備有各型測試工具、萬用表、尋線儀、調試工具包設備等，伴隨應急事件故障進行全面保障。

4)、備品備件保障
公司備件庫依據項目應用、目標維護等情況，長期備有各型數據模塊、采集探頭、各型號常用備品備件等，用于工程新建工程、維護項目做儲備。達到備件充足隨時可用。零配件保證供應時長為6年。

8、工期控制措施
8.1、項目工期控制綜述
施工項目的工期控制是項目施工中的重要節點之一，是保證施工項目按期完成，合理安排資源供應、節約工程成本的重要措施之一。
施工項目的工期控制是指在既定的工期內，編制出最優秀的施工進度計劃，在執行該計劃的施工中，經常檢查施工實際進度情況，并將其與計劃進度相比較，若出現偏差，便分析產生的原因和對工期的影響程度，找出必要的調整措施，修改原計劃，不斷地如此循環，直至工程竣工驗收。施工項目工期控制的總目標是確保施工項目的既定工期的實現，或者在保證施工質量和不因此而增加工程實際成本的條件下，適當縮短工期。
8.2、工期控制的方法
項目工期控制的方法主要是規劃、控制和協調。規劃就是確定項目總進度目標和分進度目標，并編制其進度計劃。控制是指在項目實施的全過程中，進行施工實際進度和施工計劃進度的比較，當出現偏差時，及時采取措施調整。協調是指協調與施工進度有關的單位、部門和工作對組之間的進度關系。
1）、工程項目進度表
對整個工程每個子系統按時完工的總體進度安排已制定，據此，各系統作出自己的工程總體計劃安排。
2）、每月已完工程量報表
各個系統負責人必須于每月二十五日提交已完工程量報表，匯總后于四天內向業主提交總完工程量報表，由業主予以確認。
3）、每月工作計劃表
每月最后一個星期定出下一個月的工作計劃并指示各分包執行，針對各個子系統制定詳細的工程施工計劃，并提交業主監督，項目組經理以此來審核跟蹤每個工作進度。該表是項目組控制工程進度的重要依據之一。
4）、每周工作計劃表
各子系統每周星期五提交下一周的工作計劃表，提交給項目組審核，各子系統應嚴格按照月進度計劃來安排每周的工作，以確保能按時按質完成月工作計劃中確認的各項任務。
8.3、工期控制的措施
項目工期、進度控制采取的主要措施有組織措施、技術措施、合同措施、經濟措施和信息管理措施等。
1）、組織措施
落實項目管理各層次的進度控制的人員、具體任務和工作責任，建立工期控制的組織體系，按項目的結構、進展的階段和合同結構進行項目分解，確定其進度目標，并確立工期控制工作制度，如檢查時間、方法、協調會議時間、參加人等。
2）、技術措施
加快進度的技術方法。
3）、經濟措施
實施進度計劃應有資金的保證。
4）、信息管理措施
同時應不斷的收集與實際施工工期計劃有關的資料。
一個大型的檔案庫房綜合工程，包含系統較多、涉及專業面廣、人員專業素質要求高，同時工程在時間上的迫切性也增加了項目管理的難度，對項目實施管理也提出了更高的要求。為此，項目組將作好充分準備，除了完善組織結構加強人員配備，明確各部分職責及制定周密的實施計劃，同時從以下幾方面來保證對工期關鍵環節的管理
在項目實施中，通過加強對關鍵環節的管理來實現項目的管理。在本項目實施工程中間應從深化設計、貨源組織及驗貨、現場施工準備、各專業的協調、設備安裝及調試、應用程序開發、竣工驗收等環節加強管理，其中任何環節上有一點延誤或差錯，都將會影響整個項目的順利實施及如期開通。

8.4、工程實施進度表：
8.5、項目分階段管理
項目實施按照階段來劃分，可以劃分為多個階段。因此，對項目的管理可以通過明確各個階段的任務分配及目標管理來實現對項目的管理，從而高效、優質地完成網絡系統的實施。
8.5.1、設計階段
Ø 制定細節設計計劃
Ø 制定細節設計規范
Ø 建立設計文檔資料

8.5.2、材料設備驗收
Ø 制定驗收規范書
Ø 填寫驗收報告
Ø 形成驗收文檔
8.5.3、安裝調試階段
Ø 制定設備安裝調試規范書
Ø 制定安裝調試進度表
Ø 建立安裝調試任務報告
Ø 形成安裝調試技術文檔
Ø 竣工驗收階段
Ø 制定驗收標準
Ø 制定驗收方案
Ø 準備驗收條件
Ø 形成驗收報告
8.5.4、項目變更管理措施
對項目實施過程中個別項目的變更，則必須由項目部門提出詳細的變更需求，并進行變更設計。
通過對變更審議，進行可行性討論，在實施時建立變更文檔。對可行的或確認的項目的變更，應及時通過受控文件下發給相關部門或成員，并按變更后的計劃進行相關各細節的修改或調整。
9售后服務的內容和措施
9.1、提供成交貨物齊全的資料
按照供貨清單，提供相對應的貨物的使用說明、安裝手冊、維修手冊、專用工具和響應質檢手續證明文件
9.2、提供貨物安裝、集成、調試
其主要工程內容包括項目準備、場地環境的準備（設備進場驗收）和設備物理安裝、綜合布線、軟件調試、驗收等。
A、施工前，充分考慮設計圖紙的每項細節問題，做到先知先覺；
B、充分做好施工準備，爭分奪秒搶進度；
C、部門人員及技術人員密切合作；
D、工程環節適時相扣，相互創造條件，確保安裝質量及工期；
E、設備、材料、外加工件及時提供
9.3、關于備品備件和易損件
公司備件庫依據項目應用、目標維護等情況，長期備有各型設備輔材、數據模塊、采集探頭、空調配件各型號常用備品備件等，用于工程新建工程、維護項目做儲備。達到備件充足隨時可用。

9.4、貨物出現故障后，響應及排除故障的時間

1、售后服務承諾
售后服務是一項重要的工作內容。用戶不僅僅選擇的我們的工程質量，更重要的是選擇我們的售后服務。系統建成后，萬一出現一些故障，雖然經過培訓后，用戶工作人員可對一些小故障進行維護，但遇到較大故障時，往往會顯得束手無策，只有靠承建公司專業的售后服務來保障。
為了快速、全面、準確地為用戶服務，本公司建立了一套完善的售后服務體系，由富有經驗的技術工程師組成了一支售后服務隊伍，全心全意地為用戶服務。

技術服務：本公司從事售后服務的技術人員已覆蓋本公司的所有產品及技術領域。針對每一個專業子系統，均保證有五名以上的技術工程師，專門負責為用戶服務和深層技術的追蹤，能夠向客戶提供快速的、專業化的響應，并且提供現場維護服務，從而保證問題能夠快速解決。針對用戶提出的問題及系統出現的故障，售后服務人員有責任也有義務為用戶詳細進行講解和分析故障原因，指導用戶正確使用。
熱線服務：本公司設立了7*24小時售后服務熱線電話和Email電子信箱，準確及時地接受用戶的投訴和咨詢。

服務承諾：
1、自系統終驗合格后3年為免費保修期，軟件終身免費升級。并提供終身的技術支持、維護。
2、質保期內，接到用戶保障申請后30分鐘內給予用戶相應明確的電話答復和技術指導。如未能排除請求維修報告中的故障，需要現場服務的則在2小時內派專業技術人員趕赴現場。一般故障4小時內予以修復，重大故障8小時內予以修復,若無法排除故障，保障系統正常運行提供備用設備在24小時內安裝到位。
3、質保期內，我方專業工程師對本項目進行一次巡檢/季度，每年不少于四次巡檢，并做好回訪和巡檢記錄，提交業主，進行雙方備份。
4、在質保期內，對于需要維護的硬件系統，我方先提供替代部件，再免費維修（只限對由我方提供的產品、系統進行保修；對由于人為或使用不當所造成的故障維護，我方按照市場參考價格收取相應合理的費用）。

標簽：
